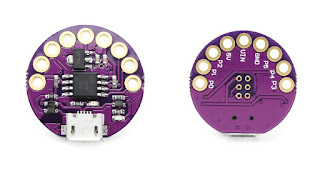

A LilyTiny é uma placa baseada no projeto do
LilyPad, utiliza o microcontrolador ATTINY85, por premissa é voltada para
projetos de computadores vestíveis (wearables), mas é uma ótima opção para
desenvolver projetos diversos, e após a fase de testes embarcar em uma pcb
desenvolvida por você, DIY.
Alguns projetos como amplificadores baseados no
LM356, displays de led com o NE555, pequenas centrais de alarme, são ótimos exemplos. Além de ser uma ótima
opção com baixo custo para os seus projetos com o Arduino. Os
projetos robóticos que mais demandam a utilização do LilyTiny ATtiny85 são
aqueles onde a presença de um Arduino não pode ser feita devido ao seu tamanho,
na prática são projetos muito pequenos com ampla aplicação tecnológica.
O Lilypad Micro Arduino possui uma Micro USB transparente
e compatível com a IDE do Arduino. Acompanhe este post que vou te ensinar como
utilizá-lo de maneira simples e didática. Uma grande vantagem, é que além de
você aprender, você pode utilizar o LilyTiny como plataforma de ensino
(aprender programação), transmitindo seu conhecimento a várias pessoas, alunos
ou amigos.
O LilyTiny possui 6 portas lógicas para
prototipagem, além de permitir alimentação via USB 5V ou por fonte com tensões
entre 7 a 16V, lembrando que, a plaquinha possui um regulador on-board de 5V.
Possui ainda leds indicadores de status e operação, além de fácil acesso aos
pinos lógicos.
Driver para Windows: https://github.com/digistump/DigistumpArduino/releases/download/1.6.7/Digistump.Drivers.zip
Datasheet: http://ww1.microchip.com/downloads/en/DeviceDoc/Atmel-2586-AVR-8-bit-Microcontroller-ATtiny25-ATtiny45-ATtiny85_Datasheet.pdf
Suporte para o Arduino IDE 1.0+ (OSX / Win / Linux);
Alimentação: USB ou fonte externa 7-16V;
Comunicação: Suporte SPI / TWI;
Interface: Micro USB;
Pinos: 6 I/O;
Memória Flash: 8 KB;
SRAM: 512 bytes;
EEPROM: 512 bytes;
Diâmetro: 25 mm;
Peso: 2g.
Suporte para o Arduino IDE 1.0+ (OSX / Win / Linux);
Alimentação: USB ou fonte externa 7-16V;
Comunicação: Suporte SPI / TWI;
Interface: Micro USB;
Pinos: 6 I/O;
Memória Flash: 8 KB;
SRAM: 512 bytes;
EEPROM: 512 bytes;
Diâmetro: 25 mm;
Peso: 2g.
Comparação entre o
Attiny85 e o Atmega328
ATINY85
|
ATMEGA328
|
|
Number of pins
|
8
|
28
|
Flash size (ko)
|
8
|
32
|
SRAM size (bytes)
|
512
|
2048
|
EEPROM size(bytes)
|
512
|
1024
|
PWM
|
2
|
6
|
GPIO (with ADC and PWM)
|
6 (5, but one more if you disable activate reset*)
|
23
|
I2C
|
yes
|
yes
|
SPI
|
yes
|
yes
|
UART
|
no
|
yes
|
Como Instalar o drive para Windows
Faça o download diretamente do github aqui: DigistumpDrivers.zip. Após o download, descompacte a
pasta e execute o programa: DPinst.exe program (ou DPinst64.exe se você usa o
Windows 64 bits).
Plug o LilyTiny, vá no Gerenciador de Programs, se
tudo correu bem ele estará listado como: libusb-win32 devices/Digispark Bootloader.
Adicionar
as Bibliotecas na IDE do Arduino
Na IDE do Arduino, vá em Arquivo/Preferência e adicione a linha em
URL´s Adicionais do Gerenciador de Placas: http://digistump.com/package_digistump_index.json
No menu, Ferramentas/Placas/Gerenciador de Placas...
localize a Digistump AVR Boards e clique em instalar. Após a instalação, selecione a placa Digispark
card (Default 16,5Mhz).
Enviando o
primeiro código
Como sempre, selecione o programa exemplo Blink, troque o pino do
Arduino 13 pelo pino P3 do LilYTinny. Envie o código, assim como no Nodemcu e
no Esp8266 você verá durante a execução do upload uma mensagem para conectar
seu dispositivo e depois o resultado, 100% completo. Efetue a conexão do led,
se não for o módulo lembre-se de acrescentar um resistor de 1k no Anodo (+) do
led.
Autor: Luiz Henrique Akasaka Ferreira
